防水是一项重要的系统工程，一旦渗漏，轻则家具、墙壁发霉，重则破坏装修、引起建筑安全隐患，造成不可估量的损失。

因此，小编从众多防水案例中选取了10个典型的问题，相信对正在从事防水的你一定有所帮助。做防水的我们也都应该知道、掌握！

01 、什么叫正置式屋面？倒置式屋面？

正置式屋面是指保温层位于防水层下方的保温屋面。

该做法多用于采用加气混凝土、膨胀珍珠岩、矿棉等保温隔热材料做保温层的屋面，因此类传统的保温隔热材料容易吸水，而吸水后就大大降低保温隔热性能，所以保温层只能做在防水层之下。

且由于容易受到气温热胀冷缩的影响和日光紫外线的影响而产生老化、开裂，对屋面的防水很是不利。

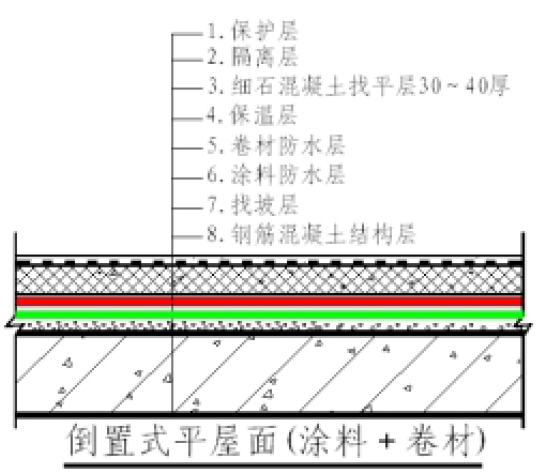

倒置式屋面是指保温层位于防水层上方的保温屋面。

该做法目前多被采用于各类工程中，构造简化，避免浪费，倒置式屋面可以节省隔热层，因延长了防水层的使用年限，节省后期维护费用，综合经济效益高是显著的。防水层受到保护，避免热应力、紫外线以及其他因素对防水层的破坏。

因防水层在保温层下部，避免了热胀冷缩以及紫外线照射而产生的开裂和老化。

南方雨季较多，防水重于保温，可采用“倒置式”屋面构造做法，将防水层置于结构层上。

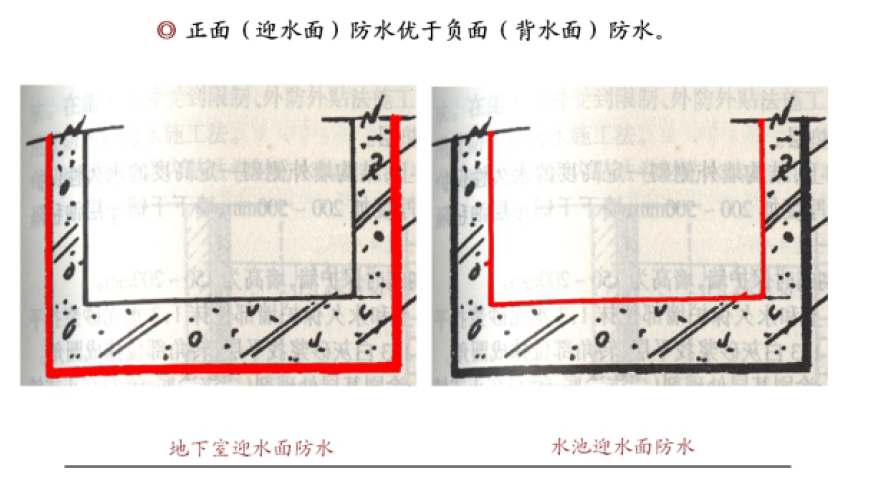

02 、什么是外防外贴？什么是外防内贴？

外防外贴——是将卷材（涂料）防水层粘贴在结构的迎水面上。

外防内贴——是先砌好永久性保护墙，然后将卷材（涂料）防水层粘贴到保护墙上。

使用范围：外防外贴在建筑施工中使用广泛；而外防内贴在建筑施工中使用存在一些局限。

03 、建筑防水应遵循哪几个基本原则？

1、优选用材：选材不分高中低档，适用才重要，复合防水要有相容性。

2、防水卷材与防水涂料复合应相容，防水涂膜宜设置在防水卷材的下边。

3、刚性防水材料不独立用于跨度大的防水基层，如：水泥基渗透结晶型防水材料不宜单独用于屋面、地下室顶板等

4、挥发固化型防水涂料不得作为防水卷材粘结材料使用，如：丙烯酸防水涂料不得作为聚乙烯丙纶/涤纶防水卷材的粘结材料。

5、水乳型或合成高分子类防水涂膜上面，不得采用热熔型防水卷材,如：丙烯酸、聚氨酯防水涂膜上不得热熔铺贴SBS/APP防水舂材。

6、溶剂型防水涂料不得作为自粘改性沥青水涂料的粘结材料使用，如溶剂型改性沥青防水涂料挥发出的有机溶剂会破坏自粘卷材的结构。

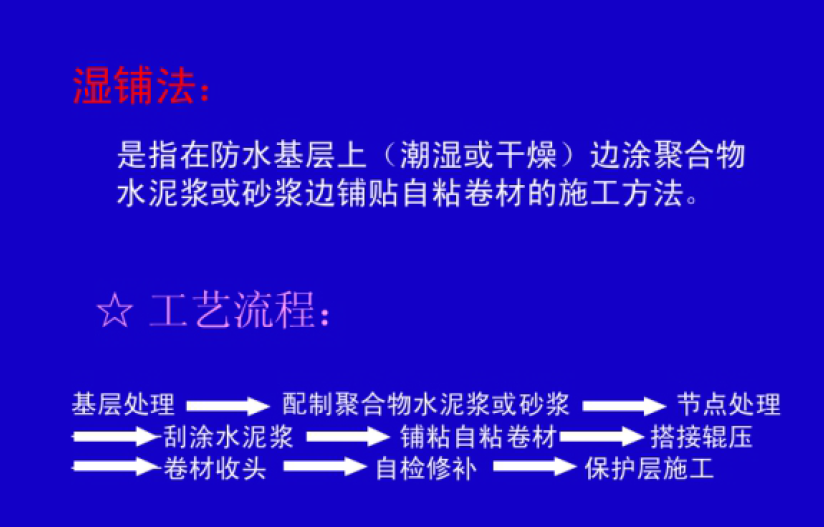

04 、自粘卷材湿铺法如何施工？

采用聚合物水泥浆（或砂浆）做粘结剂，铺贴自粘卷材的工法。（聚合物可为108胶水，用量是水泥用量的3—5%）

湿铺类产品特点：

1、优异的物理性能：PCM强力交叉膜采用交叉叠压技术，与普通膜相比，拉伸强度、延伸率、撕裂强度等性能指标均有大幅度提高。

2、超强的粘结性能：卷材与混凝土结构层发生化学反应和物理吸附，形成极其牢固稳定的界面封闭层，杜绝窜水。与强力交叉膜性能单层卷材、双道防线的防水效果。

3、优越的防水效果：超强的“锁水”自愈功能、不扩散、维修方便，阻根自愈能力强、避免硬物或植物根系刺穿卷材，遇微小破损，可自行愈合。

4、简便的施工工艺：可直接在潮湿或有潮气的混凝土基层上施工，基层要求低、缩短工期、节约施工成本，采用聚合物水泥浆即可将卷材牢固粘结，无需明火作业，安全环保。

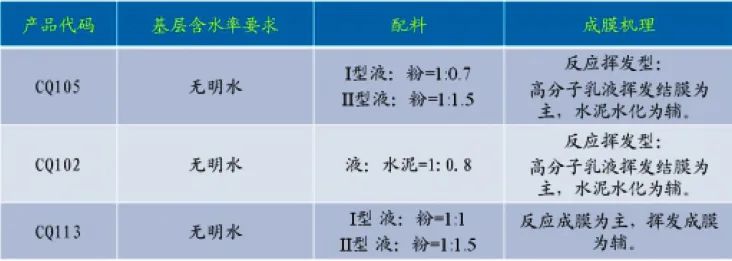

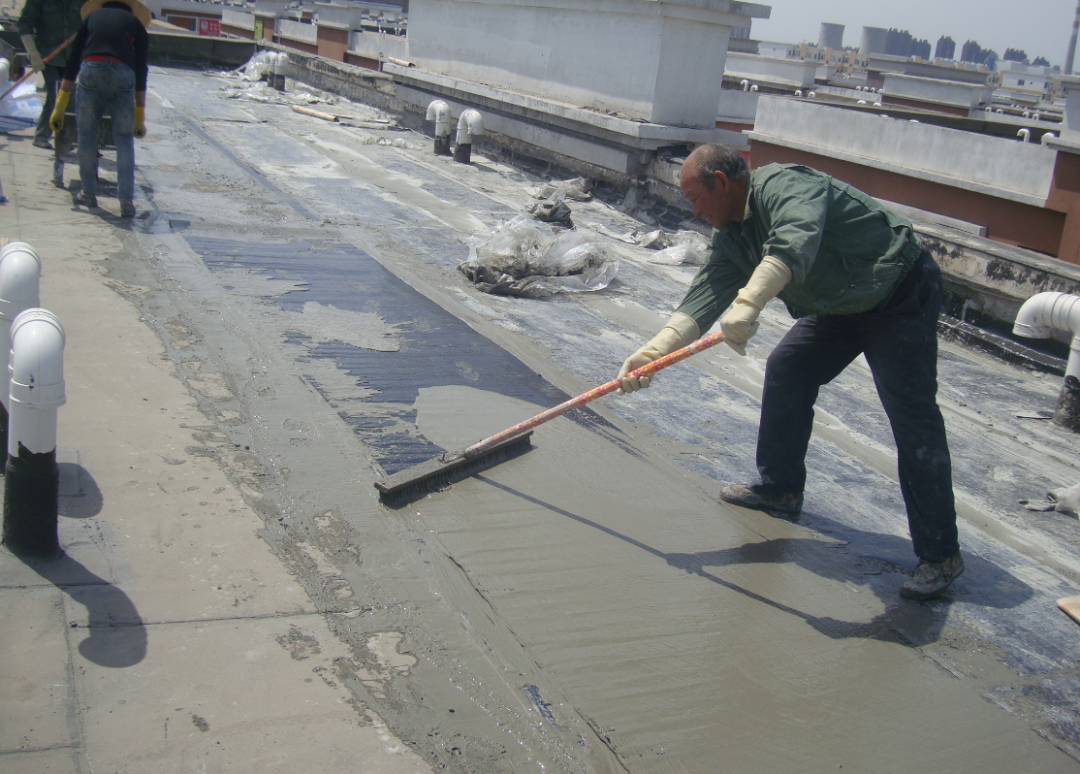

05 、JS涂料I型和II型有什么不同？

JS防水涂料是一种以聚丙烯酸酯乳液、乙烯-醋酸乙烯酯共聚乳液等聚合物乳液与各种添加剂组成的有机液料，和水泥、石英砂、轻重质碳酸钙等无机填料及各种添加剂所组成的无机粉料通过合理配比、复合制成的一种双组份、水性建筑防水涂料。

I型和II型主要是按乳液的比例来区分的，前者乳液比例更高，柔性更强。所以JS涂料用在屋面时要用I型，而在卫生间及水池、地下室时要用II型。

因为屋面24h温差大，基层易开裂，所以要用断裂伸长率高、弹性好的适应基层开裂性的I 型JS涂料。

而卫生间、水池、地下室工程长期有水浸泡，若用I型易二次返乳失去防水层作 用。所以要用II型（高粉料比用量）JS涂料。

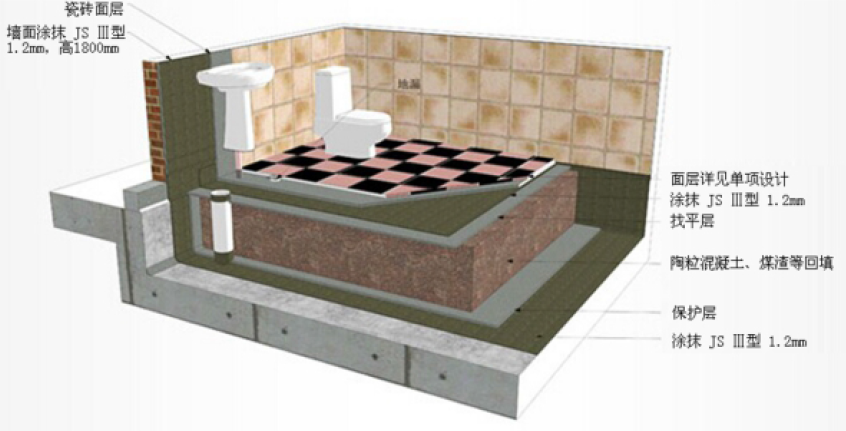

06 、为什么卫生间防水设计应首选防水涂料？

因为卫生间管道多、复杂部位多、涂料涂刷施工方便、快捷。

防水涂料是一种薄膜，这薄膜是用涂料涂在建筑物上面，经过化学反应形成的。通过这层薄膜，使建筑物表面与水隔绝，从而起到防水的作用。目前市场上大体有两种防水涂料，一种是聚氨脂类防水涂料，一种是聚合物水泥基防水涂料。

防水涂料最大的特点就是防水性能好。防水涂料耐高温、耐低温，高温可达170摄氏度，低温到－20摄氏度也不会破裂；这种涂料的粘接性很强，不管是对玻璃还是陶瓷、塑料等材料，都能很好地粘合。

在外力作用下也不会分层，粘接力很强，可以形成整体的防水系统。

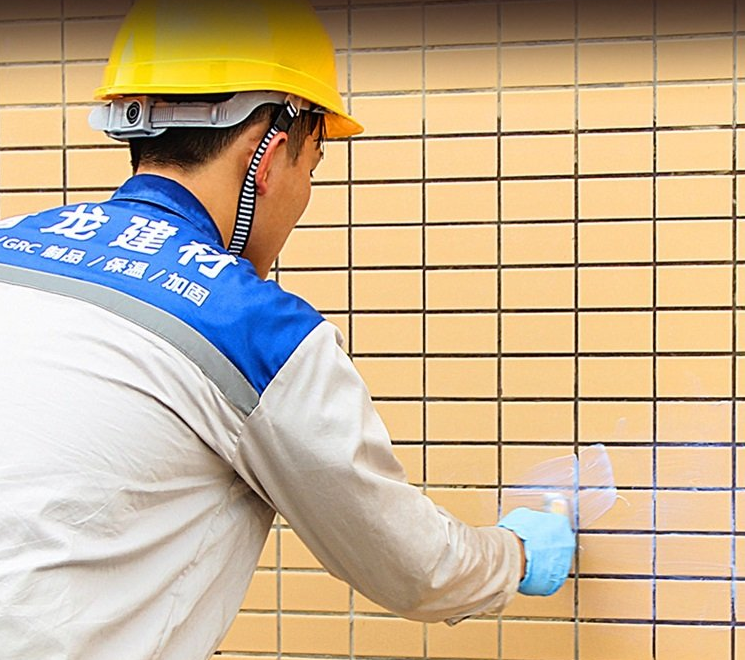

07 、用外墙透明胶后为什么会脱层？

施工时外墙饰面砖基层未清洗干净所造成。

外墙透明胶施工时，首先要基面清洗，用清洁剂、钢丝刷、抹布、尽可能将墙面基层清洗干净， 但尽可能不要破坏原来面层光泽。然后才能进行外墙透明胶涂刷。

08 、CQ104施工后一直都不干?

CQ104主是是靠吸收空气及基层中的水份湿气而固化，所以环境空气湿度小时，成膜时间就长。每次涂刮的时间间隔以上一涂层表干不粘手为准，涂刮方向应互相垂直；

单组份聚氨酯不干，一般都是客户有添加溶剂。

单组份聚氨酯不能添加天那水、二甲苯等任何溶剂。否则就会现现不干或粘稠状。

09 、地下室大面积漏水怎么办？

地下室出现大面积漏水原因有：

(1)混凝土配合比及施工质量不良，存在灌通的孔洞；

(2)由于各种原因使地下室出现裂缝；

(3)防水涂层施工质量不好或防水涂层延伸性不够，而造成防水层拉裂。

地下室出现大面积漏水堵漏措施：

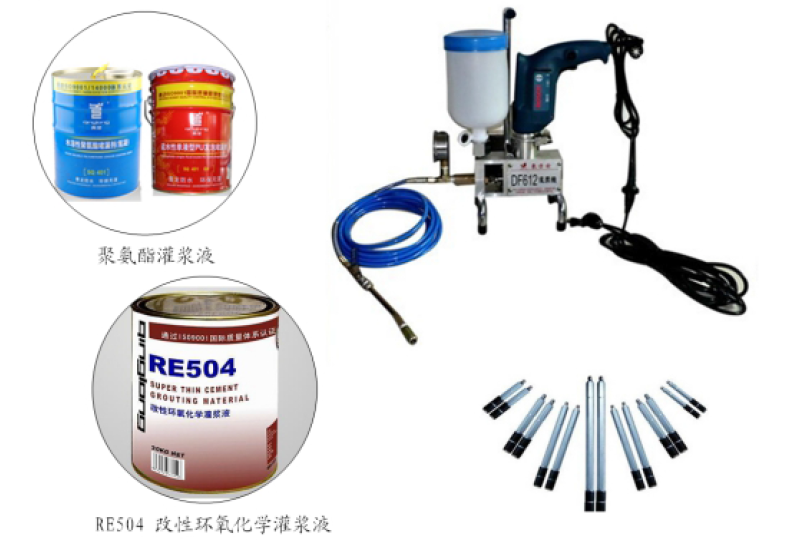

除可采用壁内和壁后注浆，防水混凝土贴壁衬砌、水泥砂浆，挂网水泥砂浆抹面等方法外，也可采用防水涂料，先引流排水，然后填缝堵洞，杜绝渗漏。

10 、刚性防水层裂缝和渗漏如何处理？

刚性防水材料是指以胶凝材料、砂、石为原料或掺入少量外加剂、高分子聚合物等材料，通过调整配合比，抑制或减少孔隙率，改变孔隙特征，增加各种材料界面间的密实性等方法配制而成的具有一定抗渗能力的防水混凝土、防水砂浆以及其他刚性材料。

1）、若为有规则的裂缝时，沿裂缝弹好线，用切割机沿分格线割开20mm*20mm的槽。刷扫干净后，嵌填柔性防水材料。可以选用的材料：聚合物防水胶乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料及快速堵漏剂。

2）、若为局部裂缝，可凿开上口宽20mm,深大于15mm的“V”字形槽，扫刷干净后，嵌填柔性防水材料。可以选用的材料：聚合物防水胶乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料及快速堵漏剂等。

3）、若为不规则裂缝，当裂缝宽度小于0.5mm时，可在刚性防水层表面刮涂一层防水涂料。可以选用的材料：聚合物防水胶乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料等。

4）、如有裂缝、酥松或破损的板块时，须凿除，然后按照原设计要求重新浇筑刚性防水层。可选择如下材料有：环氧修补砂浆、自流平砂浆、聚合物防水胶乳、聚合物抗裂砂浆、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料等。
